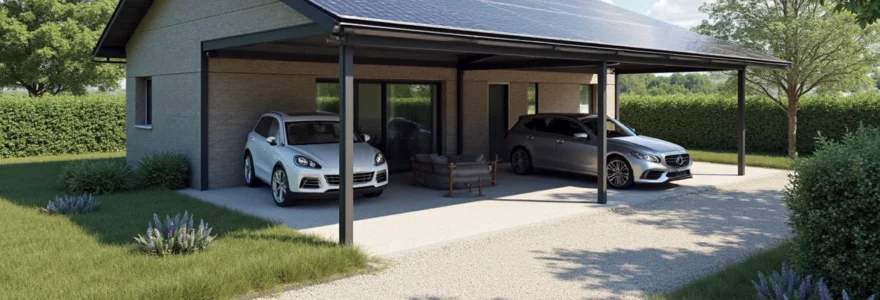

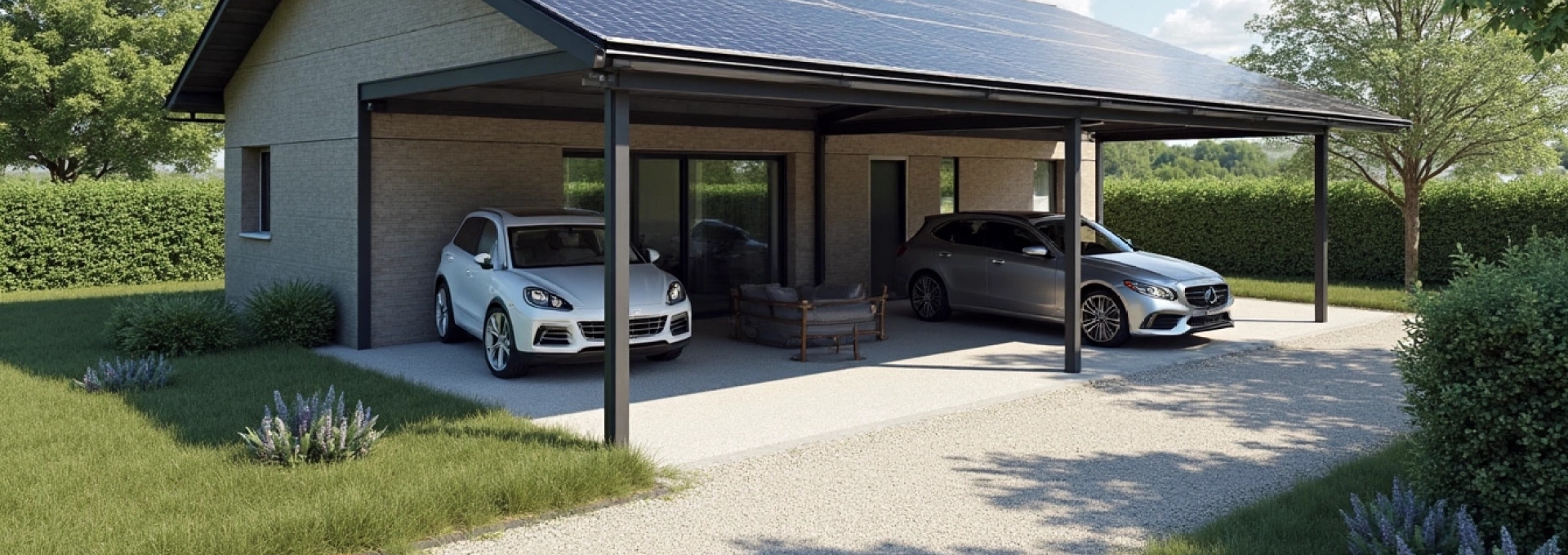

L'installation d'un carport solaire photovoltaïque représente une solution innovante pour combiner protection de véhicules et production d'énergie renouvelable. Cette approche écologique gagne en popularité auprès des propriétaires soucieux de réduire leur empreinte carbone tout en optimisant l'utilisation de leur espace extérieur. Le processus d'installation, bien que complexe, offre de nombreux avantages à long terme, tant sur le plan énergétique qu'économique.
Pour réussir l'implantation d'un carport photovoltaïque, il est essentiel de suivre une démarche structurée, de l'évaluation initiale du site jusqu'à la mise en service finale. Chaque étape requiert une attention particulière et une expertise technique pour garantir une installation performante et durable. Quels sont les éléments clés à prendre en compte pour mener à bien ce projet d'énergie solaire ?
Évaluation du site et dimensionnement du carport solaire
La première phase cruciale dans l'installation d'un carport solaire photovoltaïque consiste à évaluer minutieusement le site d'implantation et à dimensionner correctement la structure. Cette étape fondamentale déterminera l'efficacité et la rentabilité de votre installation sur le long terme.
Analyse de l'ensoleillement et orientation optimale
L'analyse de l'ensoleillement du site est primordiale pour maximiser la production d'énergie solaire. Utilisez des outils spécialisés comme des applications de simulation solaire pour déterminer les zones les plus ensoleillées de votre propriété. L'orientation idéale pour un carport solaire en France est généralement plein sud, avec une inclinaison d'environ 30 à 35 degrés. Cependant, des orientations sud-est ou sud-ouest peuvent également offrir un bon rendement.
Tenez compte des obstacles potentiels comme les arbres ou les bâtiments voisins qui pourraient projeter des ombres sur votre installation. Une étude d'ombrage sur l'année complète vous permettra d'anticiper ces contraintes et d'optimiser le positionnement de votre carport.
Calcul de la surface photovoltaïque nécessaire
Le dimensionnement de la surface photovoltaïque dépend de plusieurs facteurs, notamment vos besoins énergétiques et l'espace disponible. En moyenne, un panneau solaire standard de 1,6 m² produit environ 300 Wc (Watt-crête). Pour déterminer la surface nécessaire, suivez ces étapes :
- Évaluez votre consommation électrique annuelle en kWh.
- Estimez la production solaire locale par kWc installé (environ 1100 kWh/kWc en France).
- Calculez la puissance crête nécessaire en divisant votre consommation par la production estimée.
- Déterminez le nombre de panneaux requis en fonction de leur puissance unitaire.
Par exemple, pour une consommation annuelle de 5000 kWh, vous auriez besoin d'environ 15 à 20 panneaux solaires, soit une surface d'environ 30 m².
Choix des panneaux solaires : monocristallins vs polycristallins
Le choix entre panneaux monocristallins et polycristallins influence directement les performances et le coût de votre installation. Les panneaux monocristallins offrent un rendement supérieur (jusqu'à 22%) et sont plus adaptés aux espaces restreints, mais ils sont généralement plus onéreux. Les panneaux polycristallins, avec un rendement légèrement inférieur (environ 17-18%), présentent un meilleur rapport qualité-prix pour des surfaces plus importantes.
Considérez également la durabilité et la garantie offertes par les fabricants. Les meilleurs panneaux solaires bénéficient souvent d'une garantie de performance de 25 ans, assurant une production d'au moins 80% de leur capacité initiale après cette période.
Dimensionnement de la structure porteuse du carport
La structure du carport doit être conçue pour supporter non seulement le poids des panneaux solaires, mais aussi les charges liées aux intempéries (neige, vent). Un carport solaire standard pour deux véhicules mesure généralement entre 30 et 40 m². Assurez-vous que la conception respecte les normes de construction locales et les réglementations en vigueur.
Le choix des matériaux est crucial pour la longévité de l'installation. L'aluminium et l'acier galvanisé sont souvent privilégiés pour leur résistance à la corrosion et leur légèreté. La structure doit également permettre une ventilation adéquate des panneaux pour maintenir leur efficacité.
Démarches administratives et réglementaires
L'installation d'un carport solaire photovoltaïque ne se limite pas aux aspects techniques. Les démarches administratives et réglementaires constituent une étape incontournable pour assurer la conformité de votre projet et bénéficier des avantages fiscaux potentiels.
Déclaration préalable de travaux à la mairie
Avant d'entamer les travaux, vous devez déposer une déclaration préalable auprès de votre mairie. Ce document, obligatoire pour toute installation solaire, permet aux autorités locales de vérifier la conformité de votre projet avec les règles d'urbanisme en vigueur. Le formulaire Cerfa n°13404*07 est généralement requis, accompagné de plans détaillés et de photomontages de votre futur carport solaire.
Le délai d'instruction est habituellement d'un mois, mais peut être prolongé dans certains cas, notamment si votre propriété se trouve dans une zone protégée. Il est recommandé de ne pas commencer les travaux avant d'avoir obtenu l'accord tacite ou explicite de la mairie.
Demande de raccordement auprès d'enedis
Une fois l'autorisation d'urbanisme obtenue, la prochaine étape consiste à effectuer une demande de raccordement auprès d'Enedis, le gestionnaire du réseau de distribution d'électricité. Cette démarche est essentielle pour intégrer votre installation au réseau électrique national.
La procédure se déroule généralement comme suit :
- Remplissez le formulaire de demande de raccordement en ligne sur le site d'Enedis.
- Fournissez les documents techniques de votre installation, incluant le schéma unifilaire et la puissance de raccordement souhaitée.
- Attendez la proposition technique et financière d'Enedis, qui détaillera les travaux nécessaires et les coûts associés.
- Après acceptation de la proposition, Enedis procédera aux travaux de raccordement.
Le délai de raccordement peut varier de quelques semaines à plusieurs mois, selon la complexité de votre installation et la charge de travail d'Enedis dans votre région.
Contrat d'achat avec EDF OA pour la revente du surplus
Si vous optez pour l'autoconsommation avec revente du surplus, vous devrez souscrire un contrat d'achat avec EDF Obligation d'Achat (EDF OA). Ce contrat définit les conditions de rachat de l'électricité que vous ne consommez pas et que vous injectez dans le réseau.
Les étapes pour établir ce contrat sont les suivantes :
- Contactez EDF OA pour initier la procédure de contractualisation.
- Fournissez les documents requis, notamment l'attestation de conformité électrique (Consuel) et le certificat de raccordement d'Enedis.
- Étudiez et signez le contrat d'achat, qui spécifie le tarif de rachat et la durée de l'engagement (généralement 20 ans).
Le tarif de rachat du surplus d'électricité est fixé par l'État et révisé périodiquement. En 2023, il s'élève à environ 10 centimes d'euro par kWh pour les installations résidentielles de moins de 9 kWc.
Installation technique du carport photovoltaïque
Une fois les démarches administratives accomplies, l'installation technique du carport solaire peut commencer. Cette phase requiert une planification minutieuse et une exécution précise pour garantir la performance et la durabilité de votre système photovoltaïque.
Préparation du terrain et fondations
La préparation du terrain est une étape cruciale pour assurer la stabilité et la longévité de votre carport solaire. Commencez par niveler le sol et éliminer tout obstacle potentiel. Les fondations doivent être dimensionnées en fonction du poids de la structure et des charges qu'elle devra supporter, y compris les panneaux solaires et les éventuelles accumulations de neige.
Pour un carport solaire standard, des fondations en béton armé sont généralement recommandées. La profondeur et la largeur des fondations dépendront de la nature du sol et des conditions climatiques locales. Un géotechnicien peut vous aider à déterminer les spécifications exactes pour votre terrain.
Montage de la structure métallique du carport
Le montage de la structure métallique nécessite précision et expertise. Suivez ces étapes essentielles :
- Assemblez les poteaux principaux et fixez-les solidement aux fondations.
- Installez les poutres horizontales pour former le squelette du carport.
- Ajoutez les traverses et les renforts pour assurer la rigidité de l'ensemble.
- Vérifiez l'alignement et le niveau de tous les éléments avant le serrage final.
Utilisez des fixations en acier inoxydable pour prévenir la corrosion et assurez-vous que tous les boulons sont correctement serrés. La structure doit être conçue pour résister aux vents violents et aux charges de neige propres à votre région.
Pose et câblage des panneaux solaires
La pose des panneaux solaires sur la structure du carport est une opération délicate qui requiert attention et précision. Commencez par installer les rails de fixation sur la toiture du carport, en respectant l'espacement recommandé par le fabricant des panneaux. Assurez-vous que ces rails sont parfaitement alignés et solidement fixés pour supporter le poids des modules solaires.
Lors de la mise en place des panneaux :
- Manipulez les panneaux avec précaution pour éviter tout dommage.
- Respectez l'ordre de connexion prévu dans le schéma électrique pour optimiser la production.
- Utilisez des micro-onduleurs ou des optimiseurs de puissance pour maximiser le rendement de chaque panneau.
Le câblage doit être réalisé par un électricien qualifié, en utilisant des câbles solaires spécifiques résistants aux UV et aux intempéries. Veillez à ce que tous les connecteurs soient étanches et correctement serrés pour éviter tout risque de court-circuit ou d'arc électrique.
Installation de l'onduleur SMA ou fronius
L'onduleur joue un rôle crucial dans la conversion du courant continu produit par les panneaux en courant alternatif compatible avec le réseau électrique. Le choix entre un onduleur SMA ou Fronius dépendra de vos besoins spécifiques et de la configuration de votre installation.
Lors de l'installation de l'onduleur :
- Choisissez un emplacement protégé des intempéries, mais bien ventilé pour éviter la surchauffe.
- Assurez-vous que l'onduleur est facilement accessible pour la maintenance.
- Respectez les distances minimales recommandées par le fabricant pour une ventilation optimale.
Configurez l'onduleur selon les paramètres de votre réseau local et les caractéristiques de votre installation solaire. Certains modèles avancés offrent des fonctionnalités de monitoring en temps réel, permettant de suivre la production et de détecter rapidement d'éventuelles anomalies.
Raccordement électrique et mise en service
Le raccordement électrique et la mise en service représentent les étapes finales cruciales de l'installation de votre carport solaire photovoltaïque. Ces opérations nécessitent une expertise technique pointue et doivent être réalisées en conformité avec les normes électriques en vigueur.
Branchement au tableau électrique principal
Le raccordement de votre installation solaire au tableau électrique principal de votre habitation est une étape délicate qui doit être effectuée par un électricien certifié. Ce branchement permet d'intégrer l'énergie produite par vos panneaux solaires à votre réseau domestique.
Voici les principales étapes du branchement :
- Installation d'un disjoncteur dédié pour l'installation photovoltaïque dans le tableau principal.
- Pose d'un câble de section adaptée entre l'onduleur et le tableau électrique.
- Mise en place d'un système de protection contre les surtensions pour sécuriser l'installation.
- Configuration du tableau pour permettre l'injection du surplus d'énergie dans le réseau public si nécessaire.
Il est crucial de respecter les normes électriques NFC 15-100 et d'installer un parafoudre pour protéger l'ensemble du système électrique.
Pose du compteur linky communicant
L'installation d'un compteur Linky communicant est une étape importante pour le suivi de votre production solaire. Ce compteur intelligent permet de mesurer précisément l'énergie produite, consommée et injectée dans le réseau. Enedis se charge généralement de son installation, qui comprend :
- Le remplacement de l'ancien compteur par le nouveau Linky
- La configuration du compteur pour mesurer les flux entrants et sortants
- La vérification du bon fonctionnement et de la communication avec le réseau
Le compteur Linky offre des fonctionnalités avancées comme le suivi détaillé de votre consommation et production, accessible via un espace client en ligne. Cela vous permet d'optimiser votre autoconsommation et de maximiser les bénéfices de votre installation solaire.
Tests de performance et contrôle qualité
Avant la mise en service définitive, il est crucial de réaliser une série de tests pour vérifier les performances et la sécurité de l'installation. Ces tests comprennent :
- Vérification de la tension et du courant en sortie des panneaux solaires
- Test de l'onduleur et de sa capacité à convertir efficacement le courant
- Contrôle de l'étanchéité des connexions électriques
- Simulation de différentes conditions de fonctionnement pour évaluer la réaction du système
Un contrôle qualité rigoureux permet de s'assurer que l'installation répond aux normes de sécurité et de performance en vigueur. Il est recommandé de faire appel à un organisme de contrôle indépendant pour obtenir une certification de conformité, gage de qualité et de sérénité pour l'utilisateur.
Maintenance et optimisation du rendement
Pour garantir la performance et la longévité de votre carport solaire photovoltaïque, une maintenance régulière et une optimisation continue du rendement sont essentielles. Ces actions permettent de maximiser votre production d'énergie et de prévenir d'éventuels problèmes techniques.
Nettoyage régulier des panneaux solaires
Le nettoyage des panneaux solaires est une opération simple mais cruciale pour maintenir leur efficacité. La poussière, les feuilles, et autres débris peuvent réduire significativement le rendement de votre installation. Voici quelques conseils pour un nettoyage efficace :
- Effectuez un nettoyage au moins deux fois par an, idéalement au printemps et à l'automne
- Utilisez de l'eau pure ou légèrement savonneuse et un chiffon doux pour éviter les rayures
- Nettoyez de préférence tôt le matin ou en fin de journée pour éviter les chocs thermiques
- Vérifiez l'absence de zones d'ombre ou de salissures persistantes après le nettoyage
Un nettoyage régulier peut augmenter la production de vos panneaux de 5 à 10%, ce qui représente un gain non négligeable sur le long terme.
Vérification des connexions électriques
Les connexions électriques sont des points critiques de votre installation solaire. Une vérification annuelle permet de prévenir les risques de court-circuit ou de perte de rendement. Cette inspection doit être réalisée par un professionnel qualifié et comprend :
- Le contrôle visuel de l'état des câbles et des connecteurs
- La vérification du serrage des connexions dans les boîtes de jonction
- Le test de la résistance d'isolement des câbles
- L'inspection thermographique pour détecter d'éventuels points chauds
Une attention particulière doit être portée aux micro-fissures ou signes de corrosion qui pourraient compromettre l'intégrité du système électrique. La détection précoce de ces problèmes permet d'éviter des pannes plus graves et coûteuses.
Suivi de production via monitoring SolarEdge
Le monitoring de votre installation solaire est essentiel pour optimiser son rendement et détecter rapidement toute anomalie. Les systèmes de monitoring comme SolarEdge offrent des fonctionnalités avancées pour un suivi précis et en temps réel de votre production :
- Visualisation de la production en temps réel et historique détaillé
- Comparaison entre la production réelle et les prévisions
- Alertes en cas de baisse anormale de production
- Analyse de performance par panneau pour identifier d'éventuels dysfonctionnements
Grâce à ces outils, vous pouvez réagir rapidement en cas de baisse de performance et planifier des interventions de maintenance ciblées. Le monitoring permet également d'optimiser votre autoconsommation en adaptant vos habitudes de consommation à votre production solaire.
